Wprowadzenie produktu:

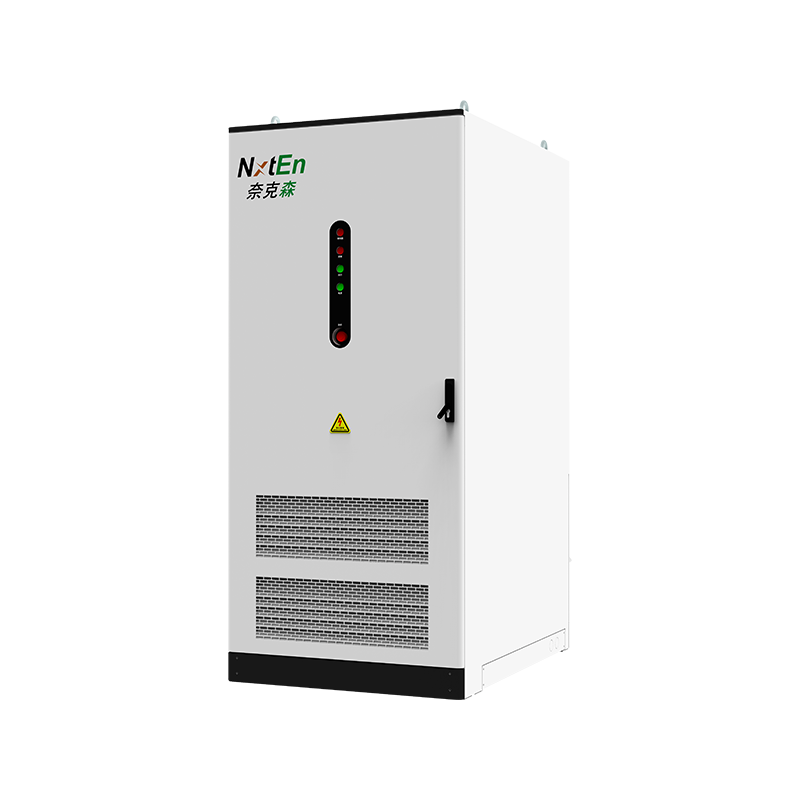

Zewnętrzna komercyjna szafa do magazynowania energii (chłodzona cieczą) zawiera system akumulatorów z fosforanem litowo-żelazowym (LFP) o dużej gęstości, inteligentny system zarządzania temperaturą chłodzony cieczą, dwukierunkowy konwerter magazynowania energii (PCS) o dużej mocy i skalowalny system zarządzania energią (EMS). Wykorzystując inteligentną technologię chłodzenia cieczą, produkt zapewnia, że każde ogniwo akumulatora utrzymuje optymalne warunki pracy w różnorodnych środowiskach poprzez wydajne i precyzyjne zarządzanie temperaturą za pomocą chłodziwa.
Zalety i funkcje:
1. Konstrukcja o dużej pojemności
Przyjmując zintegrowaną konstrukcję o dużej komorze, pojedyncza szafa łączy w sobie większą pojemność baterii i mocniejszy system PCS. Ten pionowy układ pozwala zaoszczędzić miejsce na podłodze, dzięki czemu pojedyncza jednostka może spełnić wymagania aplikacji w skali megawatów. Idealnie nadaje się do zastosowań, w których zasoby gruntów są ograniczone lub tam, gdzie należy centralnie wdrożyć magazynowanie energii o bardzo dużej pojemności.
2. Inteligentne zarządzanie temperaturą chłodzone cieczą
Płyn chłodzący skutecznie usuwa ciepło z ogniw akumulatora, znacznie poprawiając efektywność zarządzania ciepłem w porównaniu z chłodzeniem powietrzem i może utrzymać różnicę temperatur wewnątrz akumulatora w granicach ±2,5°C. Znacząco poprawia to spójność cykli systemu, spowalnia degradację i wydłuża żywotność, zapewniając stabilną pracę w trudnych warunkach w zakresie od -30°C do 50°C.
3. System Ochrony Bezpieczeństwa
Od zoptymalizowanego, wysoce stabilnego materiału w postaci fosforanu litowo-żelazowego na poziomie ogniwa, przez konstrukcję przeciwwybuchową i obniżającą ciśnienie na poziomie modułu, po automatyczny system gaśniczy z perfluoroheksanonem na poziomie systemu i urządzenie tłumiące aerozole, stworzono czteropoziomowy skoordynowany system ochrony bezpieczeństwa obejmujący ogniwo, moduł, system i lokalizację. Umożliwia to wielowymiarowe zarządzanie potencjalnymi ryzykami.
4. Inteligentne zarządzanie platformą chmurową
Wbudowany, skalowalny system zarządzania energią EMS obsługuje dostęp do Internetu Rzeczy i łączność z chmurą. Użytkownicy mogą korzystać z platformy chmurowej do centralnego i wizualnego monitorowania oraz inteligentnej obsługi i konserwacji rozproszonych jednostek magazynowania energii, osiągając optymalizację efektywności energetycznej, ostrzegając o usterkach i korygując zasady, znacznie poprawiając wydajność operacyjną i zmniejszając koszty konserwacji.
Scenariusze zastosowań:
● Usługi pomocnicze po stronie sieci
● Zasilanie rezerwowe dla obiektów o znaczeniu krytycznym
● Integracja ładowania z magazynu fotowoltaicznego
● Na dużych wysokościach i w trudnych warunkach
Wysoka szafka do przechowywania energii Nxten do zastosowań komercyjnych i przemysłowych (chłodzona cieczą) to zaawansowane rozwiązanie do magazynowania energii wyposażone w ogniwa akumulatorowe z fosforanu litowo-żelazowego (LFP), inteligentne chłodzenie cieczą i skalowalny
Architektura EMS, zaprojektowana specjalnie do zastosowań w skali siatki na dużych wysokościach.
Typowe zastosowania:
1. Magazynowanie energii po stronie sieci
● Regulacja wartości szczytowych i częstotliwości
● Integracja energii odnawialnej
2. Komercyjne i przemysłowe (C&L)
● Arbitraż energetyczny
● Zasilanie zapasowe
3. Duże wysokości i trudne warunki
● Mikrosieci góralskie (24 000 m)
● Praca w ekstremalnych temperaturach
4. Rozwiązania poza siecią i kopie zapasowe
● Wyspa/moc górnicza
● Telekomunikacyjne stacje bazowe
5. Integracja ładowania modułów fotowoltaicznych
● Stacje ładowania pojazdów elektrycznych
Funkcje:
● Kompaktowa i modułowa konstrukcja
● Inteligentne zarządzanie temperaturą
● Wielowarstwowa ochrona bezpieczeństwa
● Inteligentne zarządzanie w chmurze
| Modelka | NKS ESS-xx-x-IL(xx=100/120,x=215/241) | NKS ESS-xx-x-IL(xx=110/130,x=232/261) |
| Napięcie znamionowe | 768 V | 832 V |
| Energia znamionowa | 215/241 kWh | 232/261 kWh |
| Ilość w opakowaniu | 5S1P | 5S1P |
| Napięcie prądu przemiennego | 380 ± 15% Vac, 50/60 Hz | |
| Moc znamionowa | 100/120kW | 110/130 kW |
| Zniekształcenia harmoniczne napięcia THDV (przy obciążeniu liniowym) | <3% | |
| Cykl życia (pojemność ≥75%) | 7500 przy 100% DOD, RT | |
| Wydajność | 88% | |
| Ocena IP | IP54 | |
| Wymiary (szer.*gł.*wys.) | Szer.1385*Gł.1400*Wys.2420±5mm | |
| Waga | 3,17T±10kg | 3,2T±10kg |
| Zarządzanie ogniem | Detektor kompozytowy | |
| Zarządzanie ciepłem | Chłodzenie cieczą | |
| Komunikacja | CAN/Modbus/TCPIP | |
About Nxten
0㎡
0+
0+
0+
What’S News
To zewnętrzna komercyjna i przemysłowa szafa do przechowywania energii (chłodzony cieczą) to zaawansowany system magazynowania energii przeznaczony do zastosowań energetycznych o wysokiej wydajności i stabilności. Głęboko integruje system akumulatorów litowo-żelazowo-fosforanowych o dużej gęstości energii, inteligentny chłodzony cieczą system zarządzania temperaturą, dwukierunkowy konwerter magazynowania energii o dużej mocy oraz skalowalny system zarządzania energią w jednej metalowej obudowie klasy przemysłowej. Zapewnia bezpieczne, niezawodne i ciągłe wsparcie energetyczne dla różnych scenariuszy, w tym parków handlowych, obiektów energetycznych, przemysłowych magazynów energii po stronie obciążenia i nowej infrastruktury energetycznej. Jego ogólna konstrukcja priorytetowo traktuje wysoką wydajność, wysokie bezpieczeństwo i bardzo długą żywotność, utrzymując stabilną wydajność nawet w trudnych warunkach zewnętrznych, co czyni go jednym z najwyższej klasy rozwiązań dla nowoczesnych systemów magazynowania energii.
Największą przewagą technologiczną tej szafy do magazynowania energii jest zastosowanie inteligentnej technologii chłodzenia cieczą. W porównaniu do chłodzenia powietrzem, chłodzenie cieczą zapewnia bardziej efektywną i równomierną wymianę ciepła pomiędzy ogniwami akumulatora poprzez cyrkulację chłodziwa w uszczelnionych rurach. Czynnik chłodzący styka się bezpośrednio z powierzchnią rozpraszającą ciepło modułów akumulatorowych, szybko absorbując ciepło powstające podczas pracy akumulatorowej z niezwykle wysoką wydajnością wymiany ciepła, a następnie oddając ciepło do otoczenia poprzez zewnętrzny radiator. Inteligentny system kontroli temperatury monitoruje temperaturę każdego ogniwa lub modułu w czasie rzeczywistym i automatycznie dostosowuje intensywność chłodzenia w zależności od zmian obciążenia, utrzymując wyjątkowo niską różnicę temperatur w całej szafie magazynującej energię.
Dwukierunkowy moduł PCS dużej mocy zainstalowany w szafie magazynującej energię stanowi węzeł energetyczny systemu, umożliwiający wysokowydajną konwersję mocy i dwukierunkowy przepływ energii. Niezależnie od tego, czy ładujesz akumulatory energią elektryczną wytwarzaną z sieci lub fotowoltaiki, czy też w razie potrzeby uwalniasz zmagazynowaną energię do obciążenia lub sieci, PCS zapewnia niezawodną transmisję energii z wysoką wydajnością konwersji, szybką reakcją dynamiczną i stabilną mocą wyjściową.
Towarzyszący skalowalny EMS to inteligentny mózg szafy magazynującej energię, odpowiedzialny za całe zarządzanie cyklem życia energii. Analizując dane z wielu źródeł, takie jak stan baterii, temperatura otoczenia, zapotrzebowanie na moc i informacje o cenie energii elektrycznej w czasie rzeczywistym, EMS może między innymi automatycznie optymalizować strategie ładowania i rozładowywania, osiągając golenie szczytów i wypełnianie dolin, optymalizację kosztów energii, wspólne zarządzanie fotowoltaiką i magazynowaniem energii oraz regulację częstotliwości sieci. Tymczasem EMS obsługuje zdalne monitorowanie, wczesne ostrzeganie o awariach, analizę dużych zbiorów danych i zarządzanie klastrami obejmującymi wiele urządzeń, dzięki czemu obsługa i konserwacja są bardziej inteligentne i udoskonalone, zmniejszają obciążenie związane z ręcznymi inspekcjami i dodatkowo wydłużają żywotność systemu poprzez optymalizację algorytmów.
Jeśli chodzi o konstrukcję, chłodzona cieczą zewnętrzna szafa do magazynowania energii ma wytrzymałą, odporną na korozję, wodoodporną i pyłoszczelną metalową obudowę, zwykle osiągającą stopień ochrony IP54 lub wyższy, odporną na działanie warunków zewnętrznych, takich jak wiatr, piasek, deszcz, śnieg i wysoka wilgotność. Wewnętrzna modułowa konstrukcja pozwala na racjonalne rozmieszczenie komponentów, takich jak system akumulatorów, PCS, EMS i moduł chłodzenia cieczą, ułatwiając instalację, obsługę, konserwację i rozbudowę. Użytkownicy mogą zwiększać pojemność lub moc, łącząc równolegle wiele szaf do magazynowania energii, zgodnie z rzeczywistymi potrzebami aplikacji, co zapewnia systemowi niezwykle dużą elastyczność i możliwości adaptacji.
Ningbo Nxten Energy Technology Co., Ltd. jest profesjonalnym producentem zewnętrzna komercyjna i przemysłowa szafa do przechowywania energiis . Chłodzone cieczą zewnętrzne szafy do magazynowania energii do celów komercyjnych i przemysłowych, dzięki precyzyjnym i wydajnym możliwościom zarządzania ciepłem, wydajnej regulacji mocy, inteligentnemu systemowi zarządzania energią i doskonałej zdolności adaptacji do środowiska, stały się idealnym wyborem w przypadku scenariuszy magazynowania energii na dużą skalę.
