W dzisiejszych szybko rozwijających się nowych, globalnych technologiach energii i magazynowania energii, akumulatorowe systemy magazynowania energii stopniowo stają się kluczowym elementem transformacji struktury energetycznej.
Spośród wielu technologii magazynowania energii, akumulatory chłodzone cieczą stają się głównym wyborem dla dużych elektrowni magazynujących energię, przemysłowych systemów magazynowania energii i zastosowań o wysokiej wydajności ze względu na ich wysokie bezpieczeństwo, wysoką stabilność i długą żywotność. Czym dokładnie jest akumulator chłodzony cieczą? Jakie są jego zalety w porównaniu z tradycyjnymi metodami magazynowania energii chłodzonymi powietrzem? Jak to działa? W tym artykule przedstawiono kompleksowe wprowadzenie do akumulatorów chłodzonych cieczą.

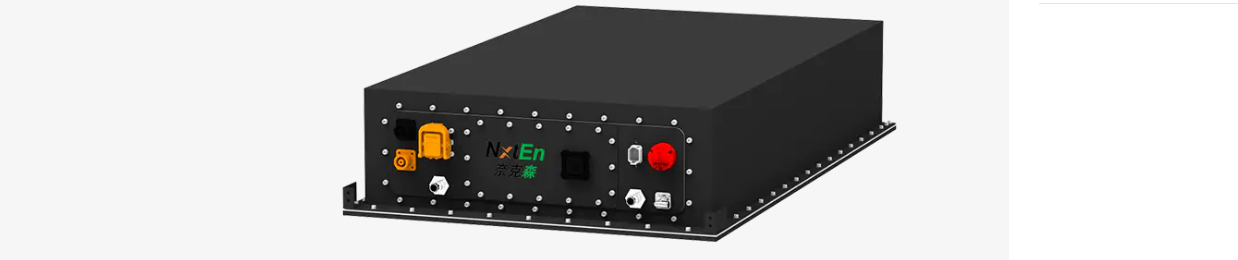

1. Podstawowe pojęcia Pakiety magazynowania energii chłodzone cieczą
Akumulator chłodzony cieczą to urządzenie magazynujące energię, które wykorzystuje technologię chłodzenia cieczą do kontrolowania temperatury akumulatora. Wykorzystuje baterie litowe (takie jak baterie litowo-żelazowo-fosforanowe) jako podstawową jednostkę energetyczną, integrując i pakując wiele modułów akumulatorowych. Krążący płyn chłodzący przepływa rurociągami, aby równomiernie usunąć ciepło z akumulatora, utrzymując w ten sposób pracę akumulatora w stabilnym i bezpiecznym zakresie temperatur.
Duże systemy magazynowania energii generują znaczne ciepło podczas ładowania i rozładowywania. Nadmierna temperatura może przyspieszyć degradację baterii, zmniejszyć jej wydajność, a nawet stworzyć zagrożenie dla bezpieczeństwa. Systemy chłodzenia cieczą, dzięki wydajnej wymianie ciepła, utrzymują akumulator w optymalnym zakresie temperatur roboczych, co zapewnia bezpieczniejszą, dłuższą żywotność i wyższą wydajność pracy.
Chłodzony cieczą pakiet magazynowania energii składa się zazwyczaj z czterech głównych części:

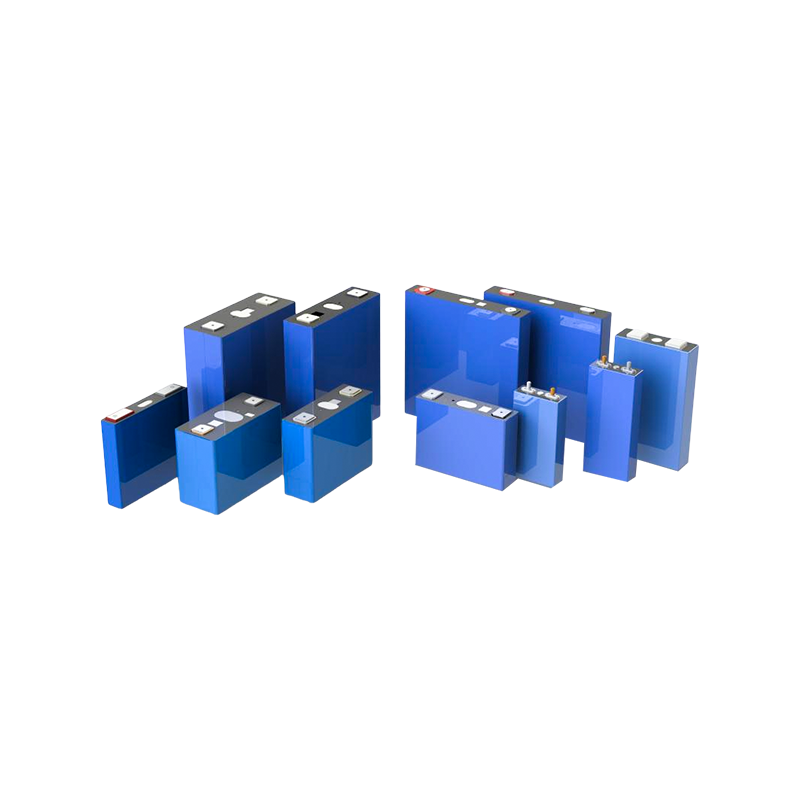

Moduł akumulatorowy: składający się z wielu ogniw połączonych szeregowo i równolegle, stanowi rdzeń energetyczny pakietu magazynującego.
Płyta/rura chłodząca: Płyn chłodzący krąży w płycie chłodzącej, przenosząc ciepło z akumulatora poprzez przewodzenie ciepła.
System zarządzania temperaturą: Zawiera pompę płynu chłodzącego, wymiennik ciepła, zawory i czujniki temperatury odpowiedzialne za cyrkulację cieczy oraz kontrolowanie temperatury i przepływu.
System zarządzania akumulatorem (BMS): monitoruje napięcie, prąd i temperaturę akumulatora w czasie rzeczywistym i współpracuje z systemem zarządzania temperaturą, aby zapewnić bezpieczne działanie całego systemu.
Struktury te ściśle ze sobą współpracują, tworząc stabilny i wydajny system kontroli temperatury.
Zasada działania chłodzonych cieczą pakietów magazynowania energii
Istotą układu chłodzenia cieczą jest „zarządzanie temperaturą cyrkulacji cieczy”. Jego przebieg jest następujący:
（1）Akumulator generuje ciepło podczas pracy;
(2) Płytka chłodząca ciecz jest przymocowana do modułu akumulatora i przewodzi ciepło do płynu chłodzącego przez metalowy materiał przewodzący ciepło;
(3) Płyn chłodzący przepływa pod napędem pompy, przenosząc ciepło do wymiennika ciepła;
(4) Wymiennik ciepła rozprasza ciepło (wymieniając je z powietrzem lub układem chłodzenia);
(5) Ochłodzona ciecz powraca do płyty chłodzącej ciecz, rozpoczynając nowy cykl.
W tym ciągłym cyklu temperatura akumulatora jest precyzyjnie kontrolowana w idealnym zakresie, zwykle 20 ℃–35 ℃.
2. Zalety i cechy akumulatorów chłodzonych cieczą
(1) Precyzyjna i jednolita kontrola temperatury
W porównaniu z systemami chłodzonymi powietrzem, charakteryzującymi się dużymi różnicami temperatur i nierównomiernym rozpraszaniem ciepła, chłodzenie cieczą może kontrolować różnicę temperatur akumulatora w zakresie 3 ℃, znacznie zmniejszając ryzyko niekontrolowanej niekontrolowanej temperatury.
(2) Poprawiona żywotność i wydajność baterii
Stabilna temperatura skutecznie spowalnia starzenie się akumulatorów, zwiększając ich żywotność o 20–40%, a jednocześnie poprawiając wydajność ładowania i rozładowywania.
(3) Znacząco zwiększone bezpieczeństwo
Systemy chłodzenia cieczą mogą szybko rozproszyć ciepło, gdy temperatura akumulatora jest nienormalna, a jednocześnie współpracować z BMS w celu zapewnienia ochrony, dzięki czemu nadają się do projektów magazynowania energii na dużą skalę.
(4) Obsługa zastosowań o dużej gęstości energii i zastosowań na dużą skalę
Chłodzenie cieczą ma duże możliwości rozpraszania ciepła, wspierając działanie systemów magazynowania energii o większej mocy i na większą skalę, dzięki czemu szczególnie nadaje się do przemysłowych i komercyjnych magazynów energii, redukcji szczytów sieci oraz integracji magazynowania energii fotowoltaicznej.
Obszary zastosowań chłodzonych cieczą pakietów magazynowania energii
Technologia chłodzenia cieczą szybko przenika do różnych scenariuszy magazynowania energii, w tym:
Wielkoskalowe elektrownie magazynujące energię po stronie sieci (regulacja częstotliwości, golenie szczytów i wypełnianie dolin)
Komercyjne i przemysłowe systemy magazynowania energii (obniżenie kosztów energii elektrycznej i poprawa stabilności dostaw)
Zintegrowane systemy magazynowania energii fotowoltaicznej i magazynowania energii wiatrowej
Zasilanie rezerwowe dla centrów danych i komunikacyjnych stacji bazowych
Stacje wymiany i ładowania akumulatorów pojazdów elektrycznych.
Jego stabilność i wysokie bezpieczeństwo sprawiają, że jest to ważny element cyfrowej i inteligentnej przyszłości energetyki.
Akumulatory chłodzone cieczą to produkty do magazynowania energii, które wykorzystują cyrkulację cieczy do rozpraszania ciepła, zapewniając wydajną, bezpieczną i stabilną pracę. Dzięki wysokiemu bezpieczeństwu, długiej żywotności i wysokiej wydajności staje się jednym z najważniejszych rozwiązań w zakresie magazynowania energii w nowym przemyśle energetycznym.
3. Dlaczego coraz więcej producentów wybiera rozwiązania w zakresie magazynowania energii chłodzone cieczą?
Wraz z szybkim rozwojem nowego przemysłu energetycznego i ciągłym rozwojem scenariuszy zastosowań magazynowania energii, bezpieczeństwo akumulatorów, wydajność systemu i żywotność stopniowo stają się głównymi problemami branży. Zwłaszcza w zastosowaniach wymagających dużej mocy i dużej gęstości energii, takich jak wielkoskalowe elektrownie magazynujące energię, przemysłowe i komercyjne magazyny energii oraz integracja magazynowania energii fotowoltaicznej, tradycyjne rozwiązania w zakresie magazynowania energii chłodzonej powietrzem nie są już w stanie spełniać wyższych wymagań w zakresie wydajności. W rezultacie szybko pojawiły się rozwiązania w zakresie magazynowania energii chłodzone cieczą, które stały się głównym wyborem wielu producentów sprzętu do magazynowania energii. Dlaczego więc coraz więcej producentów wybiera rozwiązania w zakresie magazynowania energii chłodzone cieczą? Jaka logika branżowa i czynniki technologiczne za tym stoją?
(1) Krytyczność zarządzania ciepłem określa górną granicę bezpieczeństwa systemu magazynowania energii
Najczęściej stosowanymi akumulatorami w elektrowniach magazynujących energię są akumulatory litowo-żelazowo-fosforanowe i trójskładnikowe akumulatory litowe. Te dwa typy akumulatorów w sposób ciągły wytwarzają ciepło podczas ładowania i rozładowywania. Jeśli ciepło nie może zostać odprowadzone na czas, doprowadzi to do:
Ciągły wzrost temperatury akumulatora
Zwiększony opór wewnętrzny
Brak równowagi w reakcjach chemicznych
Skrócona żywotność baterii
Najbardziej niebezpieczne może być niekontrolowana przegrzanie lub nawet wypadek związany z bezpieczeństwem.
Chłodzenie powietrzem opiera się na przepływie powietrza, ale powietrze ma wyjątkowo niską przewodność cieplną i ograniczoną zdolność rozpraszania ciepła, szczególnie w komorach magazynowania energii z gęsto ułożonymi akumulatorami, gdzie ciepło nie jest łatwo rozpraszane. Kiedy system zostanie skalowany do poziomu megawatów, nacisk na zarządzanie ciepłem wzrośnie.
Natomiast w przypadku chłodzenia cieczą chłodziwo styka się bezpośrednio z modułami akumulatora w celu przekazywania ciepła, a szybkość rozpraszania ciepła jest dziesiątki razy większa niż w przypadku powietrza. Dlatego coraz więcej producentów zdaje sobie sprawę, że zarządzanie ciepłem stało się podstawą systemów magazynowania energii, a chłodzenie cieczą jest bardziej wydajnym i niezawodnym rozwiązaniem.
(2) Chłodzenie cieczą sprawia, że wielkoskalowe systemy magazynowania energii są bezpieczniejsze
Branża magazynowania energii szybko się rozwija, a duże elektrownie są często przyłączane do sieci, co stawia wyższe wymagania w zakresie bezpieczeństwa. Systemy chłodzone powietrzem mają słabą zdolność wyrównywania temperatury, co często skutkuje dużymi różnicami temperatur pomiędzy modułami i miejscowym przegrzaniem. W przypadku magazynów energii o dużej pojemności stanowi to potencjalne zagrożenie dla bezpieczeństwa.
Technologia chłodzenia cieczą oferuje następujące zalety:
Mniejsza różnica temperatur: Chłodzenie cieczą może stabilnie kontrolować różnicę temperatur ogniwa w zakresie 3 ℃, znacznie przewyższającą różnicę temperatur 8–15 ℃ w systemach chłodzonych powietrzem. Wyższa stała temperatura powoduje bardziej równomierną degradację akumulatora i większe bezpieczeństwo.
Szybsza reakcja kontroli temperatury: gdy temperatura akumulatora wzrośnie nienormalnie, chłodzenie cieczą może szybko usunąć ciepło, zapobiegając miejscowemu gromadzeniu się przegrzania.
Obsługuje monitorowanie bezpieczeństwa w całym cyklu życia: Układ chłodzenia cieczą jest połączony z BMS (systemem zarządzania akumulatorem), aby osiągnąć: monitorowanie temperatury w czasie rzeczywistym, automatyczną regulację przepływu chłodziwa i wczesne ostrzeganie o usterkach. Są to wszystkie możliwości precyzyjnej kontroli temperatury, których nie są w stanie osiągnąć systemy chłodzone powietrzem.
Dlatego rozwiązanie chłodzenia cieczą, charakteryzujące się większym bezpieczeństwem i lepszą równomiernością temperatury, w naturalny sposób stało się preferowanym wyborem w przypadku projektów magazynowania energii na dużą skalę.
(3) Wydłużona żywotność baterii i obniżone koszty cyklu życia magazynu energii
Koszty baterii stanowią ponad 50% całkowitego kosztu systemu magazynowania energii, a żywotność bezpośrednio determinuje opłacalność ekonomiczną systemu.
Problemy z rozwiązaniami chłodzonymi powietrzem: Duże różnice temperatur prowadzą do nierównomiernej degradacji ogniw, co skutkuje wyższymi kosztami konserwacji i wymiany. Zalety chłodzenia cieczą: Wysoka równomierność temperatury, dzięki czemu tempo degradacji każdego ogniwa jest bardziej spójne, wydłużając żywotność baterii o 20% ~ 40%. Zmniejsza przedwczesną awarię modułu akumulatorowego, zmniejszając trudności i częstotliwość konserwacji.
Gdy skala systemów magazynowania energii osiągnie poziom MWh lub GWh, przewaga kosztowa, jaką niesie ze sobą wydłużony czas życia, jest znaczna. Dlatego producenci coraz chętniej sięgają po technologię chłodzenia cieczą, która charakteryzuje się dłuższą żywotnością i niższymi kosztami późniejszymi.
(4) Chłodzenie cieczą jest bardziej odpowiednie dla systemów magazynowania energii o dużej gęstości energii i dużej mocy
Wraz ze wzrostem zapotrzebowania na magazynowanie energii, różne urządzenia magazynujące energię rozwijają się w kierunku „mniejszych rozmiarów i większej pojemności”.
W ramach tego trendu systemy chłodzone powietrzem stopniowo ujawniają swoje wady:
Złożony projekt kanału powietrznego
Trudność w pokryciu kompaktowych przestrzeni przepływem powietrza
Nieodpowiednie odprowadzanie ciepła podczas ładowania i rozładowywania przy dużej mocy
Systemy chłodzenia cieczą doskonale wpisują się w ten kierunek rozwoju.
Chłodzenie cieczą ma kilka zalet: wysoką wydajność wymiany ciepła, niewielkie rozmiary, obsługę większej gęstości mocy oraz możliwość zastosowania w scenariuszach wymagających dużej szybkości i wysokiego natężenia prądu.
Dlatego chłodzenie cieczą jest bardziej korzystne w zastosowaniach takich jak kontenerowe magazynowanie energii, montowane w stojakach magazynowanie energii, magazynowanie energii w elektrowniach i magazynowanie energii w stacjach wymiany akumulatorów pojazdów elektrycznych i stacjach ładowania. Producenci wybierają rozwiązania chłodzenia cieczą w dużej mierze w celu dostosowania się do trendu rozwojowego „wysokiej mocy, dużej gęstości i wysokiej integracji” w systemach magazynowania energii.
(5) Systemy chłodzenia cieczą są bardziej inteligentne i nadają się do przyszłego rozwoju magazynowania energii
Branża magazynowania energii zmierza w kierunku inteligencji i cyfryzacji, a systemy chłodzenia cieczą doskonale wpisują się w ten trend.
Dodanie czujników temperatury, czujników przepływu, czujników ciśnienia i modeli algorytmów do rozwiązań chłodzenia cieczą umożliwia systemowi: automatyczną regulację prędkości chłodzenia, inteligentne przewidywanie zmian temperatury, optymalizację zużycia energii oraz zdalne monitorowanie i diagnostykę.
Dzięki zastosowaniu sztucznej inteligencji, zarządzania stanem baterii (BHM) i platform big data systemy chłodzenia cieczą mogą osiągnąć: wczesne ostrzeganie o usterkach, automatyczną regulację optymalnej strefy temperaturowej, obliczanie krzywej żywotności i optymalne koszty operacyjne. Natomiast rozwiązania chłodzone powietrzem mają trudności z osiągnięciem tak wyrafinowanego inteligentnego zarządzania; dlatego trend w kierunku inteligencji przyspiesza popularyzację rozwiązań chłodzenia cieczą.
(6) Koszt systemów chłodzenia cieczą szybko spada, obniżając barierę wejścia na rynek
Na początku rozwiązania chłodzenia cieczą były rzeczywiście droższe i bardziej złożone strukturalnie, więc chłodzenie powietrzem stało się głównym nurtem. Jednak wraz z dojrzałością technologiczną i skalowaniem łańcucha dostaw koszt systemów chłodzenia cieczą znacznie spadł:
Standaryzowana produkcja płyt chłodzących ciecz
Modularyzacja systemów obiegu chłodziwa
Zwiększona integracja systemów sterowania
Korzyści skali wynikające z szybkiego wzrostu popytu w branży magazynowania energii
Obecnie różnica w kosztach pomiędzy chłodzeniem cieczą a chłodzeniem powietrzem znacznie się zmniejszyła, a korzyści w zakresie wydajności stają się coraz bardziej widoczne.
Logika wyboru producentów stała się jasna: niewielki wzrost kosztów skutkuje znacznie większymi korzyściami w zakresie bezpieczeństwa i trwałości, co czyni go bardzo opłacalnym wyborem.
4. W jaki sposób akumulator chłodzony cieczą zapewnia wysoką wydajność i bezpieczeństwo?
W dzisiejszym szybko rozwijającym się przemyśle magazynowania energii i nowej energii bezpieczeństwo i wydajność systemów akumulatorowych stały się głównym przedmiotem zainteresowania branży. Niezależnie od tego, czy chodzi o wielkoskalowe elektrownie magazynujące energię po stronie sieci, przemysłowe i komercyjne systemy magazynowania energii, czy też stacje ładowania i wymiany pojazdów elektrycznych oraz zewnętrzne urządzenia energetyczne, niezbędny jest stabilny, wydajny i niezawodny zestaw akumulatorów. W tym kontekście szybko pojawiły się zestawy akumulatorów chłodzonych cieczą, stając się głównym rozwiązaniem w zakresie kontroli temperatury magazynowania energii. Jak więc dokładnie akumulator chłodzony cieczą osiąga zarówno wysoką wydajność, jak i bezpieczeństwo?
(1) Podstawowa wartość pakietu akumulatorów chłodzonych cieczą: kontrola temperatury określa wydajność i bezpieczeństwo
Akumulatory wytwarzają dużą ilość ciepła podczas ładowania i rozładowywania. Jeżeli ciepło to nie może zostać odprowadzone na czas, nie tylko zmniejszy to wydajność, ale może również spowodować zagrożenie dla bezpieczeństwa. Dane branżowe pokazują, że ponad 80% awarii akumulatorów wynika z niekontrolowanej zmiany temperatury, podczas gdy tradycyjne systemy chłodzone powietrzem ze względu na słabą przewodność cieplną powietrza nie są w stanie spełnić wymagań w zakresie rozpraszania ciepła w zastosowaniach wymagających dużej gęstości energii.
Zestawy akumulatorów chłodzone cieczą bezpośrednio usuwają ciepło z akumulatora poprzez krążący płyn chłodzący, oferując możliwości wymiany ciepła dziesiątki razy silniejsze niż systemy chłodzone powietrzem, utrzymując w ten sposób stabilną i zrównoważoną temperaturę pracy akumulatora. Ta możliwość kontroli temperatury jest podstawą osiągnięcia „wysokiej wydajności bezpieczeństwa”.
(2) W jaki sposób akumulator chłodzony cieczą zapewnia efektywne odprowadzanie ciepła?
Zasadę projektowania układu chłodzenia cieczą można streścić w czterech słowach: szybki transfer ciepła. Jego podstawowa struktura obejmuje:
Płyta chłodząca ciecz w bliskim kontakcie z modułem akumulatora: Kanały chłodzące w płycie chłodzącej ciecz znajdują się blisko akumulatora i szybko pochłaniają ciepło dzięki wysokiej przewodności cieplnej materiału metalowego.
Cyrkulacja płynu chłodzącego usuwa ciepło: Pompa obiegowa napędza przepływ płynu chłodzącego, przenosząc ciepło z akumulatora do wymiennika ciepła.
Efektywne odprowadzanie ciepła przez wymiennik ciepła: Wymiennik ciepła dodatkowo rozprasza ciepło poprzez powietrze lub ciecz, umożliwiając ponowne schłodzenie płynu chłodzącego.
Inteligentny system kontroli temperatury: Czujniki temperatury i układ sterowania monitorują temperaturę akumulatora w czasie rzeczywistym i automatycznie dostosowują natężenie i prędkość przepływu płynu chłodzącego. Dzięki mechanizmowi zamkniętej pętli „pochłanianie ciepła → przenoszenie ciepła → rozpraszanie ciepła → cyrkulacja” układ chłodzenia cieczą zapewnia, że akumulator zawsze działa w optymalnym zakresie temperatur (zwykle 20–35 ℃), gwarantując stabilną i niezawodną wydajność.
(3) W jaki sposób technologia chłodzenia cieczą poprawia wydajność baterii?
Poprawa efektywności odzwierciedla się głównie w trzech aspektach:
Poprawiona stabilność temperaturowa zwiększa wydajność ładowania i rozładowania. Szybkość reakcji chemicznej akumulatora jest bezpośrednio powiązana z temperaturą. Nadmierna temperatura prowadzi do zbyt szybkich reakcji i zwiększonego oporu wewnętrznego, natomiast zbyt niskie temperatury zmniejszają wydajność rozładowania. Układ chłodzenia cieczą utrzymuje akumulator w optymalnym zakresie wydajności, umożliwiając bardziej efektywną konwersję energii.
Szybkie chłodzenie pozwala uniknąć ograniczeń mocy. W zastosowaniach wymagających dużej mocy (takich jak rozładowanie szczytowe i szybkie ładowanie) gromadzenie się ciepła ogranicza moc wyjściową akumulatora. Układ chłodzenia cieczą może szybko rozproszyć ciepło, umożliwiając akumulatorowi ciągłe utrzymywanie wysokiej mocy wyjściowej.
Mała różnica temperatur poprawia spójność systemu. Układ chłodzenia cieczą może kontrolować różnicę temperatur między ogniwami z dokładnością do 3 ℃, czyli znacznie lepiej niż 8–15 ℃ w przypadku chłodzenia powietrzem. Lepsza spójność skutkuje wyższą ogólną wydajnością systemu i bardziej równomierną degradacją.
Podsumowując, zestawy akumulatorów chłodzonych cieczą utrzymują akumulator w optymalnym stanie, zapewniając większe wykorzystanie energii i stabilniejszą wydajność.
(4) W jaki sposób akumulatory chłodzone cieczą zapewniają większe bezpieczeństwo?
W porównaniu z rozwiązaniami chłodzonymi powietrzem, rozwiązania chłodzone cieczą charakteryzują się znaczącymi zaletami w zakresie bezpieczeństwa. Kluczowe powody to:
Bardziej precyzyjna kontrola temperatury, zmniejszająca ryzyko ucieczki termicznej.
Ucieczka cieplna jest często spowodowana miejscowymi wysokimi temperaturami, podczas gdy systemy chłodzone cieczą mogą szybko usunąć miejscowe ciepło, zapobiegając wzrostowi temperatury.
Kompleksowy system monitorowania temperatury.
Systemy chłodzone cieczą zazwyczaj obejmują:
Wielopunktowe czujniki temperatury
Monitorowanie temperatury płynu chłodzącego
Monitorowanie przepływu i ciśnienia
Głęboka integracja z BMS.
Umożliwiają one systemowi wczesne ostrzeganie o anomaliach temperaturowych, co pozwala na podjęcie działań zapobiegawczych przed wystąpieniem awarii.
5. Jak konserwować system magazynowania energii z akumulatorów chłodzonych cieczą?
Systemy magazynowania energii chłodzone cieczą, charakteryzujące się wydajną, stabilną i bezpieczną kontrolą temperatury, stały się technologią głównego nurtu w projektach magazynowania energii na dużą skalę, magazynowaniu energii w przemyśle i handlu, magazynowaniu energii po stronie sieci oraz zintegrowanych systemach magazynowania energii fotowoltaicznej. Jednak nawet przy doskonałych możliwościach rozpraszania ciepła systemów chłodzonych cieczą codzienna konserwacja pozostaje kluczowa. Dobra konserwacja nie tylko zapewnia długoterminową stabilną pracę systemu, ale także wydłuża żywotność baterii, zmniejsza koszty eksploatacji i konserwacji oraz zwiększa ogólną wartość aktywów magazynujących energię. Jak więc prawidłowo konserwować system magazynowania energii chłodzony cieczą?
(1) Codzienne monitorowanie: Utrzymywanie systemu w kontrolowanym stanie
Sercem magazynów energii chłodzonych cieczą jest układ kontroli temperatury, dlatego konieczne jest monitorowanie w czasie rzeczywistym kluczowych parametrów systemu. Obejmuje to głównie:
Monitorowanie temperatury
Regularnie sprawdzaj temperaturę modułu akumulatorowego
Upewnij się, że różnica temperatur ogniwa mieści się w dopuszczalnym zakresie (zwykle ≤ 3–5°C)
Sprawdź, czy nie ma miejscowego ogrzewania lub nietypowych gorących punktów
Stabilność temperatury jest bezpośrednio związana z żywotnością baterii i bezpieczeństwem i powinna być najważniejszym elementem codziennej kontroli.
Temperatura, ciśnienie i natężenie przepływu płynu chłodzącego
Czy różnica temperatur w obwodzie zasilania chłodziwem jest normalna?
Czy natężenie przepływu jest stabilne?
Czy występują jakieś nietypowe wahania ciśnienia? Niewystarczający przepływ lub niskie ciśnienie mogą być sygnałem zablokowania rury, wycieku lub awarii pompy.
Zapisy alarmów systemowych
Regularnie sprawdzaj alarmy BMS, EMS i sterownika chłodzenia cieczą
Niezwłocznie reaguj na nieprawidłowe temperatury, alarmy przepływu i błędy czujników
Wczesne wykrywanie i obsługa poprzez monitorowanie oprogramowania to najskuteczniejsza metoda konserwacji.
(2) Konserwacja układu chłodzenia cieczą: Kluczowe kroki zapewniające wydajność chłodzenia
Konserwacja systemów magazynowania energii chłodzonych cieczą koncentruje się na następujących aspektach:
Konserwacja i wymiana płynu chłodzącego
Długotrwałe stosowanie chłodziwa może prowadzić do degradacji, zanieczyszczenia i zmian stężenia. Dlatego konieczne jest:
Regularnie sprawdzaj poziom płynu chłodzącego
Upewnić się, że stężenie i stosunek chłodziwa spełniają wymagania
Wymień płyn chłodzący zgodnie z zaleceniami producenta (zwykle co 1-2 lata)
Używanie niezgodnych cieczy wpłynie na efektywność wymiany ciepła, a nawet może spowodować korozję rur.
Sprawdź, czy nie ma wycieków w układzie chłodzenia cieczą. Nieszczelności w układzie chłodzenia cieczą mogą prowadzić do: Zmniejszonej wydajności chłodzenia; Pompa pracuje na biegu jałowym i potencjalne ryzyko zwarcia. Regularne kontrole są wymagane w celu usunięcia: luźnych połączeń; Pęknięcia starzejących się rur; Wyciek płynu chłodzącego.
(3) Czyszczenie i kontrola stanu płyty chłodzącej ciecz. Odkładanie się kamienia, blokady lub słaby kontakt w płycie chłodzącej bezpośrednio wpływają na efektywność rozpraszania ciepła. Sprawdź: Czy kanały przepływu chłodziwa są drożne; Gładki i szczelny kontakt z modułem akumulatorowym; Korozja lub deformacja.
Kontrola pompy obiegowej. Pompa obiegowa jest głównym elementem zasilania układu chłodzenia cieczą i wymaga regularnych przeglądów w celu usunięcia: Nienormalnego hałasu; Stabilny przepływ i ciśnienie; Wibracje i wycieki. W razie potrzeby naprawić lub wymienić.
(4) Konserwacja modułu akumulatorowego: klucz do wydłużenia żywotności akumulatora. Chociaż układ chłodzenia cieczą znacznie zmniejsza degradację akumulatora, konieczna jest konserwacja modułu.
Sprawdź konsystencję ogniw: Różnica napięcia poszczególnych ogniw; Stała temperatura; Wewnętrzny trend oporu. Jeżeli różnica jest zbyt duża należy wykonać wyrównanie lub wymienić moduł. Czyszczenie i usuwanie kurzu
Utrzymywanie komory baterii w czystości zmniejsza ryzyko uszkodzenia elementów elektronicznych przez ciepło i kurz.
Kontrola podzespołów stałych
Upewnij się, że elementy montażowe modułu są zabezpieczone, aby zapobiec słabemu kontaktowi spowodowanemu wibracjami.
(5) Utrzymanie środowiska: czynniki zewnętrzne determinujące długoterminową stabilność systemu
Utrzymuj dobrą wentylację w komorze magazynowania energii:
Chociaż jest to system chłodzony cieczą, odpowiedni przepływ powietrza w komorze zmniejsza całkowite ciśnienie rozpraszania ciepła.
Unikaj ekstremalnych skutków dla środowiska:
Unikaj bezpośredniego światła słonecznego w obszarach o wysokiej temperaturze.
W zimnych regionach wymagane są środki zapobiegające zamarzaniu.
W środowiskach wilgotnych lub korozyjnych konieczne jest wzmocnione uszczelnienie i ochrona.
6. Często zadawane pytania dotyczące akumulatorów chłodzonych cieczą
Wraz z szybkim rozwojem nowej branży energetycznej, systemy magazynowania energii stopniowo stają się kluczowym węzłem w strukturze energetycznej. Spośród wielu technologii magazynowania energii, akumulatory chłodzone cieczą stają się głównym nurtem branży ze względu na ich wysoką wydajność rozpraszania ciepła, wysokie bezpieczeństwo, długą żywotność i przydatność do projektów magazynowania energii na dużą skalę. W tym artykule znajdziesz odpowiedzi na najczęściej zadawane pytania dotyczące wielu aspektów, w tym zasad, wydajności, zastosowań, instalacji, konserwacji i bezpieczeństwa.
(1) Często zadawane pytania dotyczące podstawowych pojęć

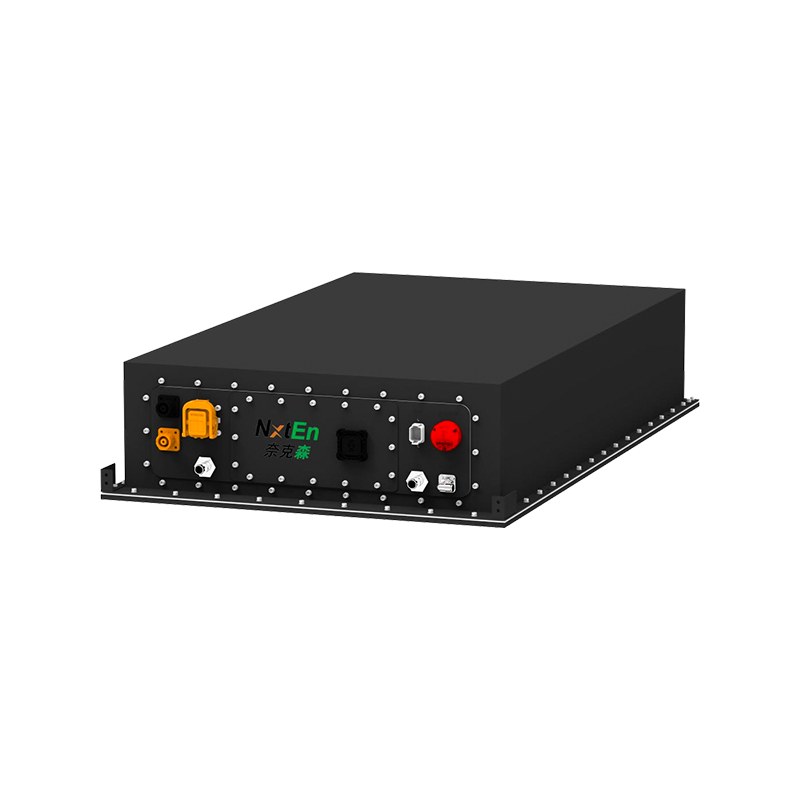

Pytanie 1. Co to jest akumulator chłodzony cieczą?
Zestaw do przechowywania energii w akumulatorze chłodzonym cieczą to produkt do magazynowania energii, który wykorzystuje chłodzenie cieczą do kontrolowania temperatury akumulatora. Akumulatory wytwarzają dużą ilość ciepła podczas pracy, szczególnie podczas ładowania i rozładowywania przy dużym natężeniu prądu i dużej mocy. Nagromadzenie ciepła może prowadzić do zmniejszenia wydajności akumulatora, a nawet do zagrożenia bezpieczeństwa. Układ chłodzenia cieczą wykorzystuje płyn chłodzący krążący wewnątrz rur, aby szybko usunąć ciepło, uzyskując wysoce precyzyjną kontrolę temperatury i umożliwiając pracę akumulatora w optymalnym zakresie temperatur, poprawiając bezpieczeństwo i żywotność systemu.
Pytanie 2. Dlaczego konieczna jest kontrola temperatury akumulatora? Baterie litowo-jonowe są bardzo wrażliwe na temperaturę. Zbyt wysokie temperatury przyspieszają degradację baterii i znacznie zwiększają ryzyko ucieczki termicznej; zbyt niskie temperatury zmniejszają wydajność ładowania i rozładowywania, a nawet mogą całkowicie uniemożliwić ładowanie. Utrzymanie akumulatora w jednolitym i stabilnym zakresie temperatur ma kluczowe znaczenie dla zapewnienia zrównoważonej i bezpiecznej pracy systemów magazynowania energii. Technologia chłodzenia cieczą została opracowana w celu poprawy dokładności kontroli temperatury, zmniejszenia różnic temperatur i zwiększenia wydajności rozpraszania ciepła.

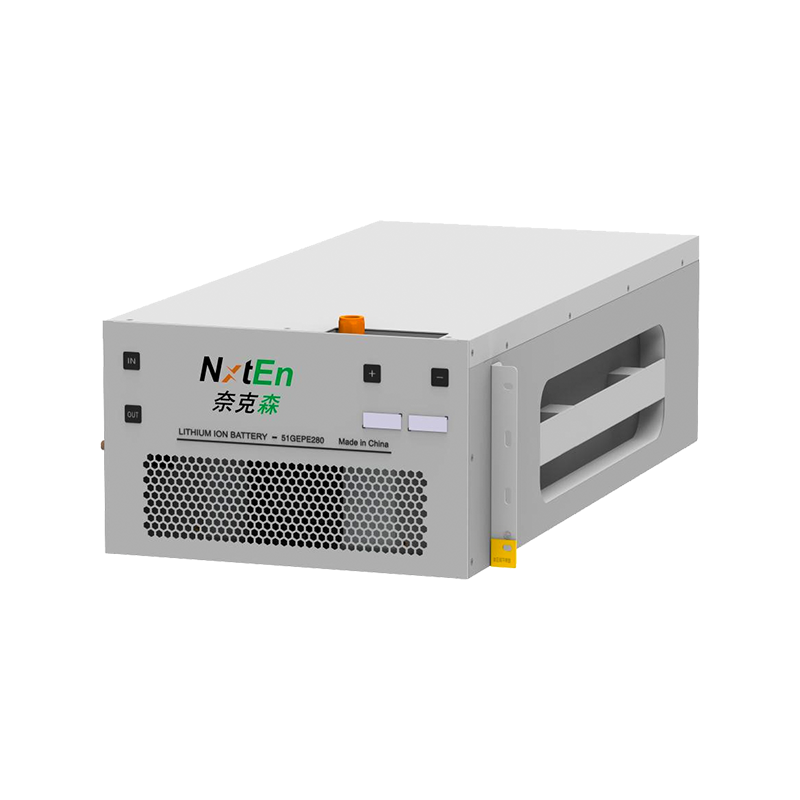

Pytanie 3. Jaka jest różnica między chłodzeniem cieczą a chłodzeniem powietrzem?
Chłodzenie cieczą wykorzystuje chłodziwo do uzyskania kierunkowego rozpraszania ciepła, podczas gdy chłodzenie powietrzem opiera się wyłącznie na przepływie powietrza. Chłodzenie cieczą zapewnia szybsze odprowadzanie ciepła, lepszą równomierność temperatury i większe bezpieczeństwo, dzięki czemu nadaje się do wielkoskalowych systemów magazynowania energii. Chłodzenie powietrzem, choć stosunkowo niedrogie, charakteryzuje się nierównomierną kontrolą temperatury i jest bardziej odpowiednie do magazynowania energii na małą skalę. W miarę rozwoju magazynów energii chłodzenie cieczą coraz częściej zastępuje chłodzenie powietrzem jako główne rozwiązanie.
Pytanie 4. Jaki jest płyn chłodzący w układzie chłodzenia cieczą? Czy to jest niebezpieczne?
Czynnik chłodzący jest na ogół mieszaniną glikolu etylenowego i wody, charakteryzującą się doskonałą przewodnością cieplną, niepalnością, niską lotnością, odpornością na korozję i mrozoodpornością. Jego przewodność elektryczna jest wyjątkowo niska, więc wycieki nie spowodują natychmiastowego zwarcia. Większość płynów chłodzących jest wysoce bezpieczna, podobnie jak płyny chłodzące do pojazdów i nie jest klasyfikowana jako materiał niebezpieczny.
(2) Często zadawane pytania dotyczące zasad działania
Pytanie 5. W jaki sposób układ chłodzenia cieczą chłodzi akumulator?
Rdzeń układu chłodzenia cieczą składa się z płyty chłodzącej ciecz, płynu chłodzącego, pompy wodnej, wymiennika ciepła i sterownika. Gdy akumulator wytwarza ciepło podczas pracy, ciepło jest przekazywane do płynu chłodzącego poprzez kontakt między modułem akumulatora a płytą chłodzącą ciecz. Czynnik chłodzący krąży pod napędem pompy wodnej, odprowadzając ciepło i przekazując je do wymiennika ciepła, gdzie jest następnie rozpraszane przez powietrze lub urządzenia chłodzące. Cały system tworzy ciągły cykl wymiany ciepła, utrzymując akumulator w odpowiednim zakresie temperatur.
Pytanie 6. Jaka jest funkcja płyty chłodzącej ciecz?
Płyta chłodząca ciecz jest przymocowana bezpośrednio do modułu akumulatora i jest kluczowym elementem wymiany ciepła. Wewnętrzna, precyzyjna konstrukcja kanału przepływowego umożliwia równomierny kontakt chłodziwa z powierzchnią rozpraszającą ciepło, zapewniając efektywne odprowadzanie ciepła i kontrolę minimalnej różnicy temperatur. Wydajność płyty chłodzącej ciecz determinuje jakość odprowadzania ciepła przez układ chłodzenia cieczą i żywotność baterii.
Pytanie 7. Czy system chłodzenia cieczą wymaga inteligentnego sterowania?
Tak. Systemy chłodzenia cieczą są zazwyczaj zintegrowane z systemami zarządzania akumulatorami (BMS). Gdy temperatura wzrasta, system automatycznie zwiększa przepływ płynu chłodzącego, reguluje położenie zaworów i aktywuje tryby wspomagania, aby zapewnić precyzyjną kontrolę temperatury. Inteligentne sterowanie nie tylko poprawia wydajność, ale także zapewnia w odpowiednim czasie alarmy lub wyłączenia w nietypowych sytuacjach, zapewniając bezpieczeństwo.
(3) Często zadawane pytania dotyczące przewagi wydajnościowej
Pytanie 8. Jakie są podstawowe zalety pakietów magazynowania energii chłodzonych cieczą?
Do głównych zalet akumulatorów chłodzonych cieczą należą:
Bardziej precyzyjna kontrola temperatury, z różnicami temperatur pomiędzy akumulatorami kontrolowanymi w granicach 3°C;
Szybsze sprzężenie zwrotne dotyczące rozpraszania ciepła, zdolne do obsługi zastosowań o dużej mocy;
Poprawiony cykl życia baterii, wydłużający żywotność o 20%–40%;
Bezpieczniejsza praca, zmniejszająca ryzyko ucieczki termicznej;
Wyższa gęstość energii, pozwalająca na bardziej kompaktowy system;
Niższy poziom hałasu, odpowiedni do zastosowań przemysłowych i komercyjnych.
Pytanie 9. Czy układ chłodzenia cieczą zużywa energię elektryczną? Czy zmniejszy to efektywność magazynowania energii?
Układ chłodzenia cieczą zużywa część energii na działanie pompy i wymianę ciepła. Jednakże całkowite zużycie energii jest bardzo niskie i wynosi zazwyczaj 1–3% całkowitej energii systemu magazynowania energii. W porównaniu z większym bezpieczeństwem i dłuższą żywotnością, jaką zapewnia, zużycie energii mieści się całkowicie w akceptowalnych granicach.
Pytanie 10. Czy hałas pochodzący z układu chłodzenia cieczą wpłynie na jego użytkowanie?
Hałas wytwarzany przez układ chłodzenia cieczą pochodzi głównie z pompy wodnej i wentylatora i jest generalnie niższy niż w przypadku układu chłodzonego powietrzem. Ponieważ chłodzenie cieczą charakteryzuje się wysoką wydajnością rozpraszania ciepła, wentylator nie musi pracować z dużą prędkością, co skutkuje niższym ogólnym poziomem hałasu, dzięki czemu nadaje się do obszarów wrażliwych na hałas, takich jak fabryki i budynki komercyjne.
(4) Często zadawane pytania dotyczące scenariuszy zastosowań
Pytanie 11. Które scenariusze są odpowiednie do stosowania chłodzonych cieczą pakietów magazynowania energii?
Chłodzone cieczą pakiety magazynowania energii nadają się do wszystkich scenariuszy o wysokich wymaganiach dotyczących rozpraszania ciepła, bezpieczeństwa i żywotności, w tym:
Wielkoskalowe elektrownie magazynujące energię po stronie sieci;
Przemysłowe i komercyjne magazynowanie energii;
Magazynowanie energii fotowoltaicznej, magazynowanie energii wiatrowej;
Systemy mikrosieci;
Zasilanie rezerwowe centrum danych;
Stacje szybkiego ładowania, stacje wymiany akumulatorów magazynowanie energii;
Wdrażanie magazynowania energii w środowiskach o wysokiej temperaturze lub wyjątkowo zimnych.

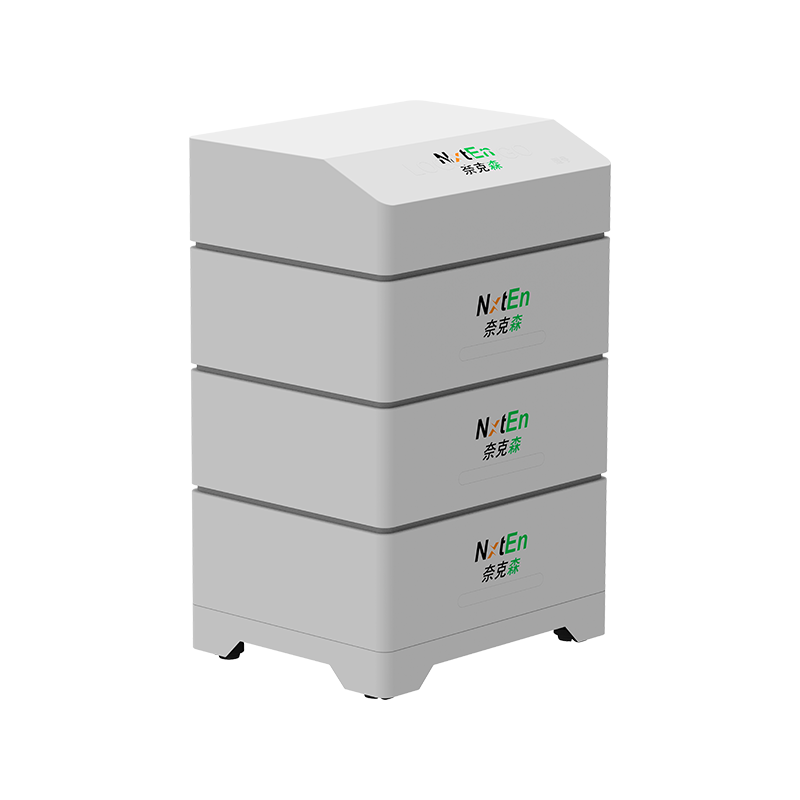

Pytanie 12. Czy magazynowanie energii w budynkach mieszkalnych wymaga chłodzenia cieczą?
Zwykle nie. Magazyny energii w budynkach mieszkalnych mają niewielkie rozmiary, małą moc i wytwarzają niewiele ciepła; wystarczające jest chłodzenie powietrzem. Systemy chłodzenia cieczą są bardziej odpowiednie dla systemów magazynowania energii o dużej pojemności, od 50 kWh do MWh.
Pytanie 13. Czy magazynowanie energii chłodzone cieczą jest odpowiednie dla regionów o wysokiej temperaturze?
Bardzo odpowiedni. Systemy chłodzenia cieczą mogą utrzymywać stabilną kontrolę temperatury w regionach o wysokiej temperaturze, szczególnie dobrze sprawdzając się w środowiskach o wysokiej temperaturze, takich jak pustynie, elektrownie i kabiny kontenerowe. W ekstremalnych upałach może także współpracować z klimatyzacją.
Pytanie 14. Czy systemy chłodzenia cieczą mogą działać w zimnych regionach?
Tak. Płyn chłodzący ma właściwości przeciw zamarzaniu, a układ chłodzenia cieczą może utrzymać płynność w niskich temperaturach. Może także podnieść temperaturę pakietu akumulatorów poprzez strategie kontroli temperatury, umożliwiając systemowi normalne działanie w środowisku o temperaturze kilkudziesięciu stopni poniżej zera.
(5) Często zadawane pytania dotyczące instalacji i użytkowania
Pytanie 15. Na co należy zwrócić uwagę podczas instalowania pakietu magazynowania energii chłodzonego cieczą?
Podczas instalacji upewnij się, że:
Dobra wentylacja i brak przeszkód na miejscu;
Solidna, wodoodporna i pyłoszczelna podstawa sprzętu;
Szczelne i szczelne połączenia przewodów chłodziwa;
Znormalizowane okablowanie linii komunikacyjnych i energetycznych;
Światło otoczenia, wiatr i deszcz nie powinny bezpośrednio stykać się z akumulatorem;
Po zainstalowaniu systemu należy przeprowadzić kompleksowe uruchomienie, obejmujące testy natężenia przepływu, ciśnienia i temperatury. Prawidłowy montaż może znacznie ograniczyć późniejsze awarie i poprawić bezpieczeństwo.
Pytanie 16. Czy chłodzone cieczą pakiety magazynowania energii można instalować na zewnątrz?
Większość produktów do magazynowania energii chłodzonych cieczą ma konstrukcje kontenerowe lub montowane w stojakach i można je bezpośrednio instalować na zewnątrz. Konieczne są jednak środki ochrony środowiska, takie jak osłony przeciwsłoneczne, osłony przeciwdeszczowe, fundamenty odporne na wilgoć i urządzenia odgromowe.
Pytanie 17. Czy system chłodzony cieczą wymaga ponownego napełnienia po instalacji?
Niektóre systemy są fabrycznie napełnione płynem chłodzącym, podczas gdy inne wymagają uzupełnienia na miejscu. Płyn chłodzący należy dodawać zgodnie z wymaganym przez producenta stężeniem i proporcjami. Po dodaniu chłodziwa należy przeprowadzić etap odpowietrzania, aby upewnić się, że w układzie nie ma pęcherzyków powietrza, utrzymując dobre kanały przepływu.
(6) Często zadawane pytania dotyczące konserwacji
Pytanie 18. Jak często należy wymieniać płyn chłodzący w układzie chłodzonym cieczą?
Generalnie zaleca się wymianę co 1-2 lata. W środowiskach o wysokiej temperaturze i przy długotrwałej pracy z dużą mocą cykl wymiany można odpowiednio skrócić. Jeśli okaże się, że płyn chłodzący jest mętny, odbarwiony lub zawiera zanieczyszczenia, należy go natychmiast wymienić.
Pytanie 19. Kiedy należy sprawdzić rurociągi chłodzone cieczą? Następujące sytuacje wymagają natychmiastowej kontroli:
Nienormalny wzrost temperatury akumulatora;
Alarm systemowy wskazujący zmniejszone natężenie przepływu;
Wahania ciśnienia płynu chłodzącego;
Ślady cieczy na ziemi;
Nienormalny hałas pompy lub znaczne wibracje.
Regularne przeglądy mogą zapobiec zagrożeniom bezpieczeństwa spowodowanym długotrwałymi małymi wyciekami.
Q20. Czy pompa wody w układzie chłodzenia cieczą ulegnie uszkodzeniu?
Pompa wodna jest elementem roboczym obciążonym pod dużym obciążeniem i może ulec zużyciu po długotrwałej pracy. Jego ogólna żywotność wynosi dziesiątki tysięcy godzin lub więcej i w razie potrzeby można go wymienić. Regularne monitorowanie hałasu, natężenia przepływu i temperatury może z wyprzedzeniem wykryć oznaki starzenia się pompy.
Pytanie 21. Czy układ chłodzenia cieczą wymaga czyszczenia?
Tak. Osady lub kamień w płynie chłodzącym zmniejszą efektywność wymiany ciepła. Cykl czyszczenia zależy od środowiska pracy i jakości płynu chłodzącego; zaleca się pełne czyszczenie co 1-2 lata.
(7) Często zadawane pytania dotyczące bezpieczeństwa
Pytanie 22. Czy nieszczelność w układzie chłodzenia cieczą spowoduje zwarcie?
Nie, nie spowoduje to natychmiastowego zwarcia. Płyn chłodzący ma wyjątkowo niską przewodność i jest znacznie bezpieczniejszy niż czysta woda. Komora baterii posiada również funkcje wykrywania wycieków i alarmowania; system wyłączy się automatycznie po wykryciu zagrożenia. Przypadki wycieków są niezwykle rzadkie, jeśli są konserwowane zgodnie ze specyfikacjami.
Pytanie 23. Czy magazynowanie energii chłodzone cieczą może podlegać niestabilności termicznej?
Każdy system baterii litowych niesie ze sobą teoretyczne ryzyko, ale chłodzenie cieczą znacznie zmniejsza prawdopodobieństwo. Dzięki precyzyjnej kontroli temperatury, równomiernemu rozpraszaniu ciepła i inteligentnym mechanizmom zabezpieczającym, chłodzenie cieczą skutecznie tłumi rozprzestrzenianie się niekontrolowanej temperatury, co czyni go jedną z najbezpieczniejszych dostępnych obecnie metod kontroli temperatury magazynowania energii.
Pytanie 24. Co się stanie, jeśli system chłodzony cieczą straci moc?
System przestanie działać, ale dopóki temperatura akumulatora nie będzie nadal rosła, nie będzie bezpośredniego zagrożenia. W przypadku pracy z dużą mocą BMS automatycznie zmniejszy moc lub zatrzyma działanie, aby zapobiec dalszemu wzrostowi temperatury akumulatora.
Pytanie 25. Jakie środki zapobiegania pożarom są dostępne w przypadku magazynowania energii chłodzonego cieczą?
Należą do nich zazwyczaj: monitorowanie czujników dymu i temperatury; systemy gaśnicze gazowe (takie jak sześciofluorek siarki, gazy obojętne); elektryczne środki bezpieczeństwa, takie jak zabezpieczenie bezpiecznikowe i ograniczenie prądu; oraz niezależny projekt izolacji termicznej schowka.
(8) Często zadawane pytania dotyczące zamówień i selekcji
Pytanie 26. Jakie wskaźniki należy wziąć pod uwagę przy wyborze pakietu magazynowania energii chłodzonego cieczą? Obejmuje to między innymi: Możliwość kontroli różnicy temperatur; Typ baterii (np. fosforan litowo-żelazowy); Gęstość energii; Zaawansowany projekt struktury chłodzenia cieczą; Trwałość chłodziwa; Poziom inteligencji BMS; Certyfikacja bezpieczeństwa systemu; Żywotność systemu i serwis gwarancyjny; Kompatybilność z EMS.
Pytanie 27. Czy magazynowanie energii chłodzone cieczą jest droższe niż magazynowanie chłodzone powietrzem?
Chociaż początkowy koszt sprzętu jest rzeczywiście wyższy, chłodzenie cieczą oferuje znaczne korzyści w porównaniu z długoterminową pracą: Dłuższa żywotność baterii; Mniej awarii; Mniejsze ryzyko incydentów związanych z bezpieczeństwem; Niższe koszty utrzymania.
Całkowity koszt cyklu życia jest w rzeczywistości korzystniejszy.
Akumulatory chłodzone cieczą, posiadające liczne zalety, takie jak bezpieczeństwo, niezawodność, wysoka wydajność i długa żywotność, stają się głównym trendem technologicznym w branży magazynowania energii. Dzięki dokładnemu zrozumieniu podstaw, mechanizmów operacyjnych, strategii bezpieczeństwa, metod konserwacji i scenariuszy zastosowań systemów chłodzonych cieczą użytkownicy mogą w bardziej naukowy sposób oceniać, wykorzystywać i zarządzać tą zaawansowaną technologią magazynowania energii.
